適用范圍

產品用于交流50~60赫茲500伏以下單相二線、三相三線、三相四線的動力，照明及電動機控制電路的保護裝置，適用于工業和民用建筑，工礦企業建筑高層大廈、車站、醫院、住宅等現代建筑配電裝置。

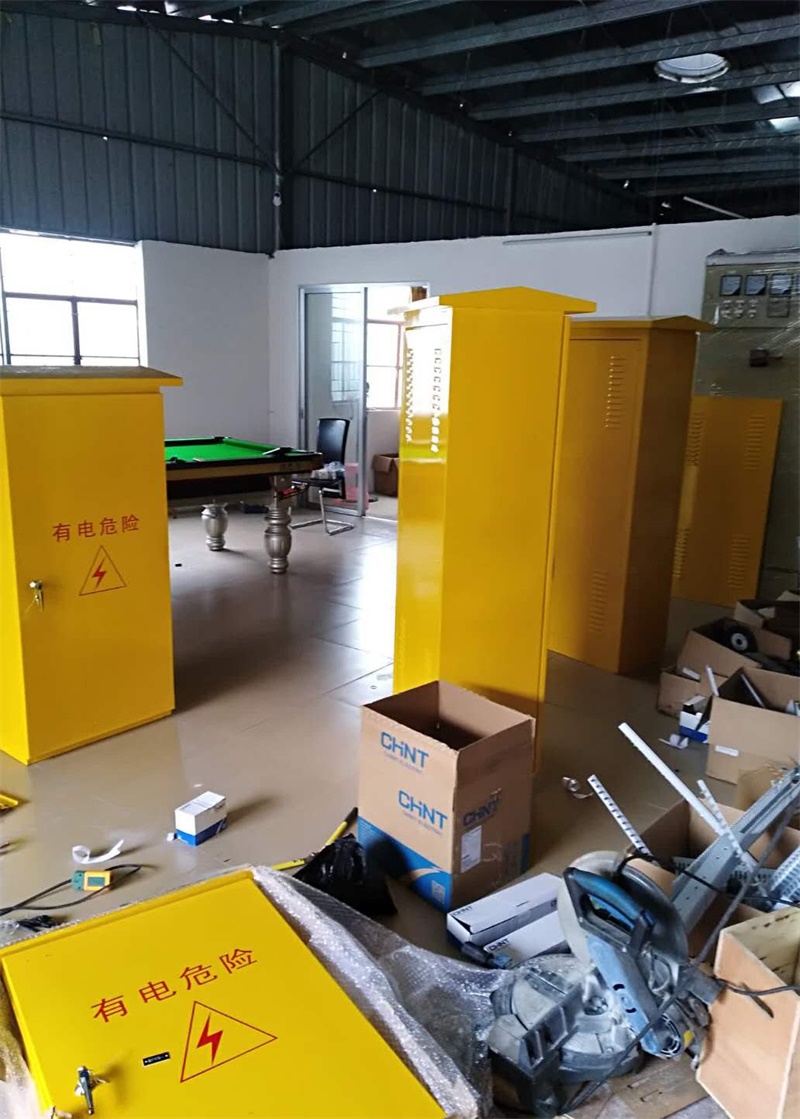

產品結構

產品分明裝和暗裝（嵌入）式兩種。箱體、箱蓋由鋼板或不銹鋼板折彎而成。箱體設計將帶電部位安全遮閉，打開小蓋可操作自動開關。箱體的表面采用環氧樹脂粉沫涂料經靜電噴涂處理，美觀耐用。

主要技術參數

u 安裝高度不超過海拔2000米。

u 周圍介質溫度不超過40℃及不低于-5℃，且24小時內的平均溫度不超過35℃。

u 相對濕度：在周圍空氣溫度為+40℃時，不超過50%，在較低溫度下可有較高的相對濕度（如在25℃時為90%），并考慮到溫度變化允許產生適度的凝露。

u 無明顯劇烈振動，沖擊和顛簸的場所。

u 無爆炸危險的場所，且介質中無足以腐蝕和破壞絕緣的氣體和導電塵埃。

u 設備安裝時與垂直面的傾斜度≤5。

功能及特點

箱體結構分立式和臥式，外殼采用2mm優質不銹鋼板經多重折邊工藝彎制（或采用蜂窩結構的不銹鋼雙夾層復合板，具有阻燃、環保、隔熱、防凝露等性能），采用特殊不銹鋼焊接工藝，箱體成型后整體強度高，表面光潔如鏡，不留焊縫痕跡；內部安裝梁（板）為熱鍍鋅工藝處理，確保二十年內不銹蝕；箱體前后開門，便于用戶操作和檢修，門四周鑲有高彈力耐老化密封膠條，每扇門均裝有明暗兩種門鎖，明鎖配有防堵防銹的遮雨罩；計量室全封閉帶鉛封裝置；箱體側面裝有防雨防異物的進線電纜穿管，底部沖有通風孔和電纜出線孔，頂部設有通風道和絲網，具有防水、防銹、防塵、防異物的功能，防護等級：IP54。

主要技術參數
